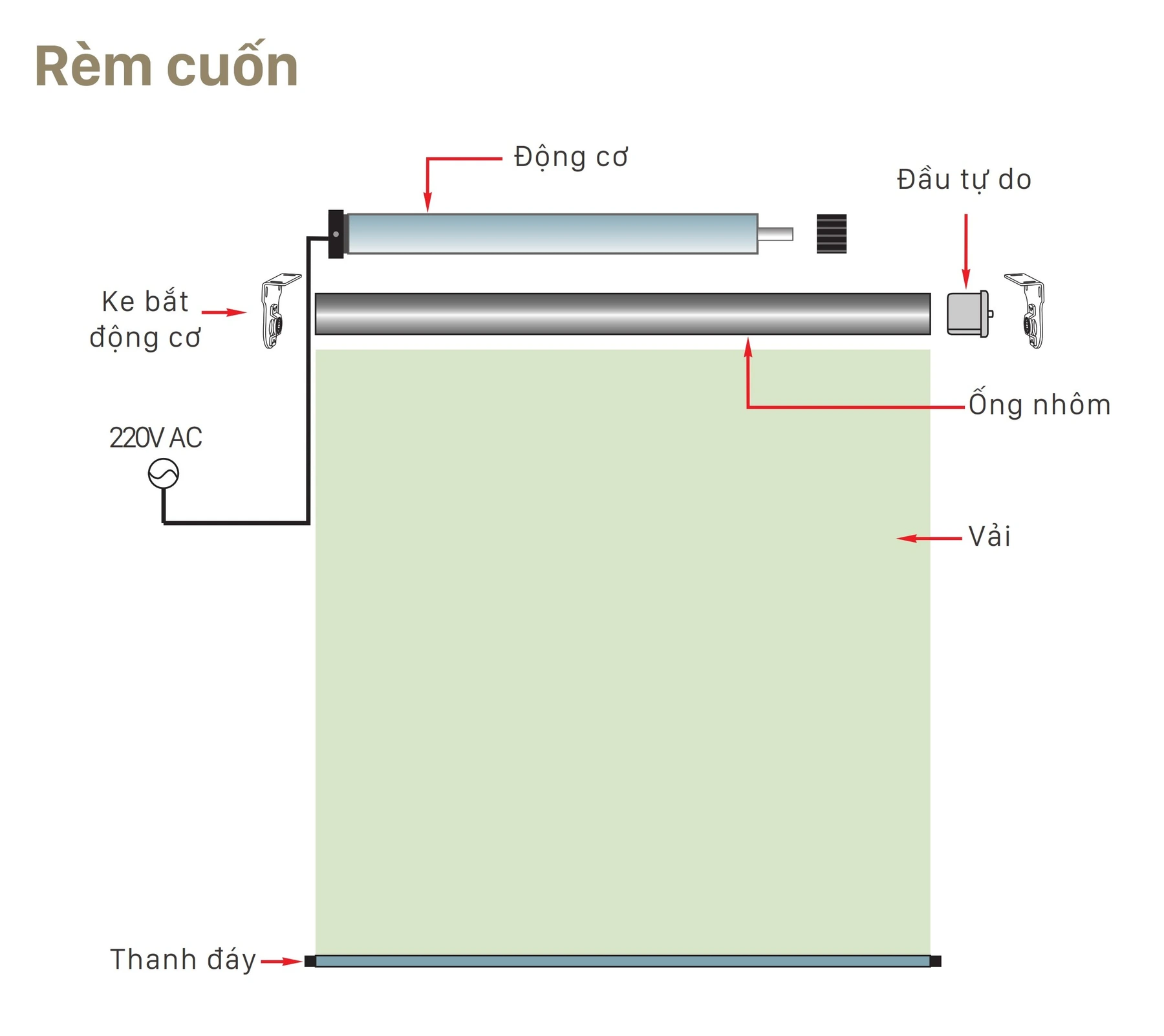

Rèm cuốn
Vải cuốn quanh ống nhôm, động cơ nằm trong lòng ống. Đầu còn lại là đầu tự do, không có động cơ.
220V AC
Bộ phận được chú thích trên bản vẽ
- Động cơ
- Ke bắt động cơ
- Đầu tự do
- Ống nhôm
- Vải
- Thanh đáy
Tài liệu kỹ thuật
Cấu tạo rèm tự động
Bản vẽ cắt lớp chú thích từng bộ phận của 9 hệ rèm — dùng để bóc khối lượng, chuẩn bị hộc rèm và tư vấn cho chủ đầu tư.
- 9
- Hệ rèm có sơ đồ
- 61
- Bộ phận được chú thích
- 220V
- Nguồn điện tiêu chuẩn
Sơ đồ kỹ thuật
Chín hệ rèm, chú thích đến từng bộ phận
Bấm vào bản vẽ để phóng to đọc nhãn. Mọi tên bộ phận và số liệu bên dưới đều chép từ chính bản vẽ — bản vẽ không ghi thì trang này không suy đoán.

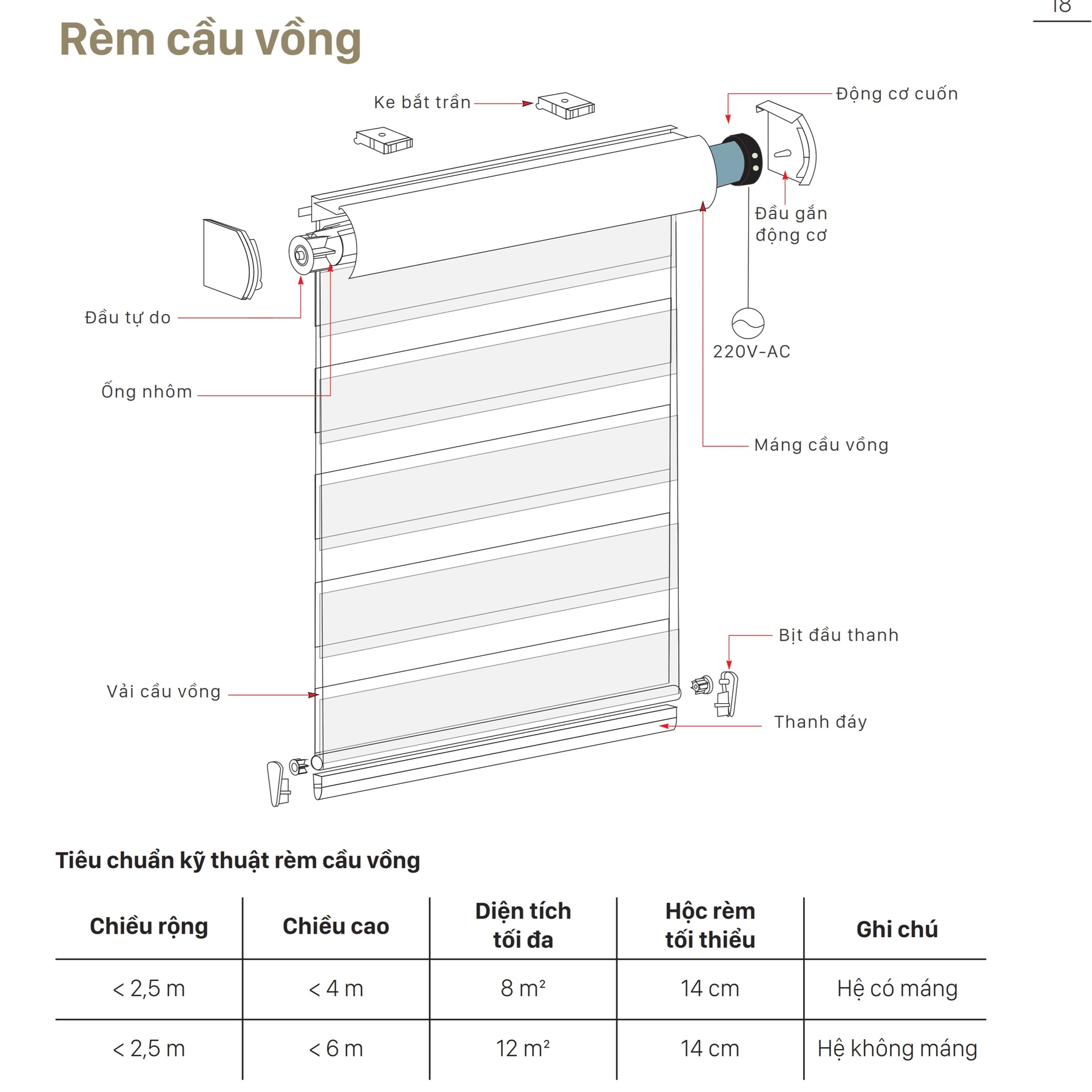

Rèm cầu vồng
Hệ hai lớp vải xen kẽ trong suốt và cản sáng, cuốn quanh ống nhôm; có thể lắp kèm máng che hoặc không.
220V-AC
Bộ phận được chú thích trên bản vẽ
- Ke bắt trần
- Động cơ cuốn
- Đầu gắn động cơ
- Đầu tự do
- Ống nhôm
- Máng cầu vồng
- Vải cầu vồng
- Bịt đầu thanh
- Thanh đáy
Tiêu chuẩn kỹ thuật rèm cầu vồng
| Chiều rộng | Chiều cao | Diện tích tối đa | Hộc rèm tối thiểu | Ghi chú |
|---|---|---|---|---|
| < 2,5 m | < 4 m | 8 m² | 14 cm | Hệ có máng |
| < 2,5 m | < 6 m | 12 m² | 14 cm | Hệ không máng |

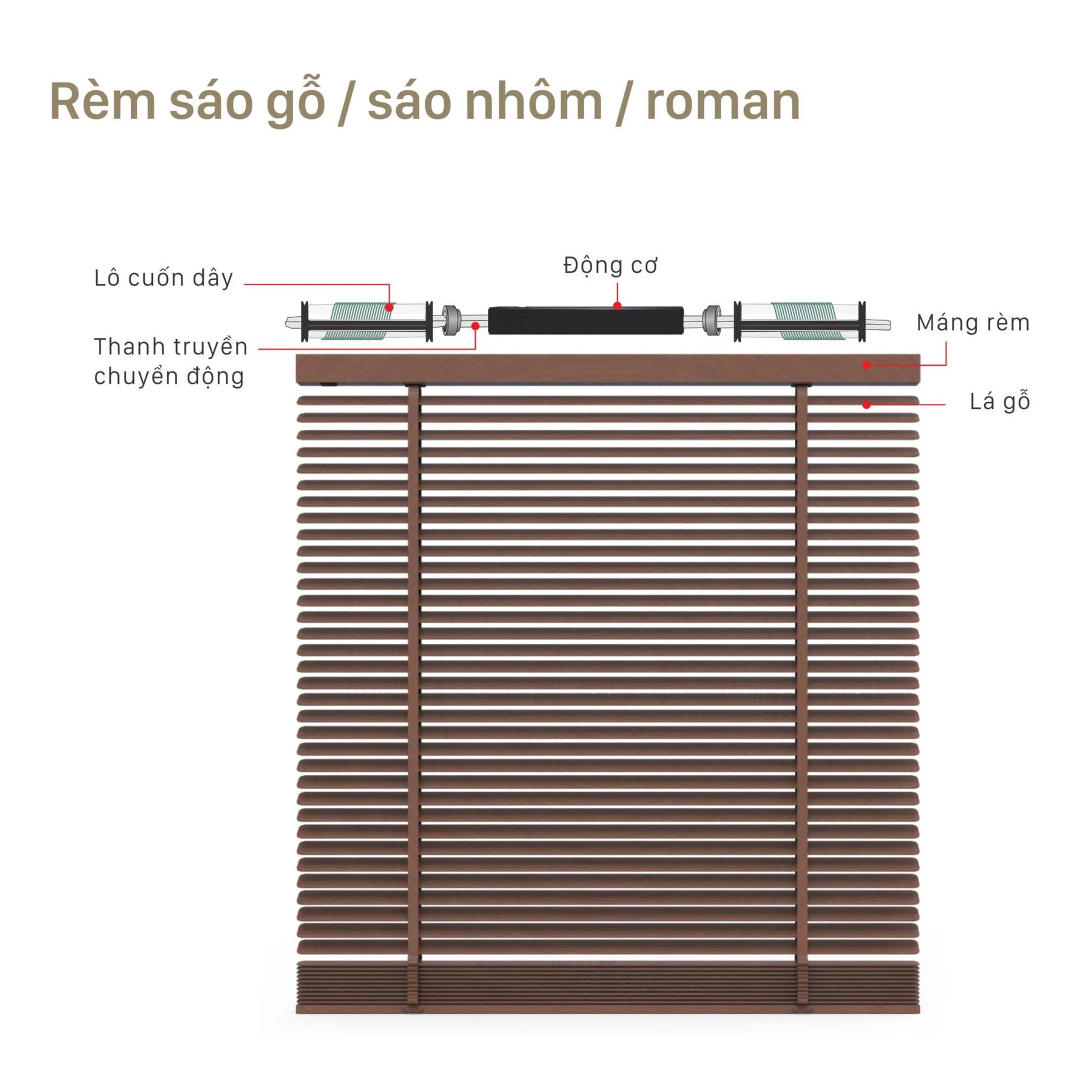

Rèm sáo gỗ / sáo nhôm / roman
Động cơ quay thanh truyền chuyển động đặt trong máng rèm; lá gỗ nâng hạ và lật nghiêng bằng dây.
Bộ phận được chú thích trên bản vẽ
- Lô cuốn dây
- Động cơ
- Máng rèm
- Thanh truyền chuyển động
- Lá gỗ

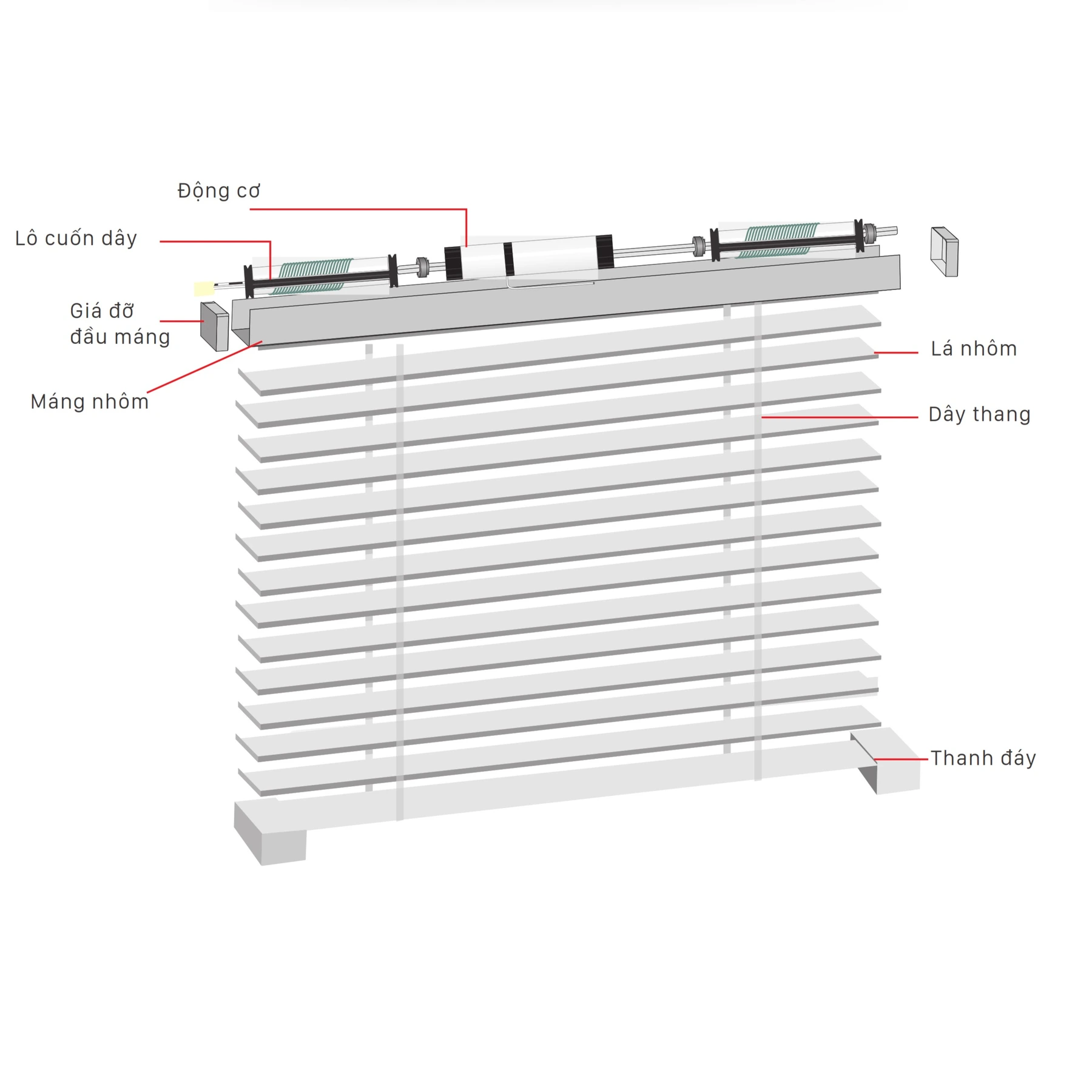

Rèm sáo nhôm
Lá nhôm treo trên dây thang, nâng hạ bằng lô cuốn dây trong máng nhôm.
Bộ phận được chú thích trên bản vẽ
- Động cơ
- Lô cuốn dây
- Giá đỡ đầu máng
- Máng nhôm
- Lá nhôm
- Dây thang
- Thanh đáy

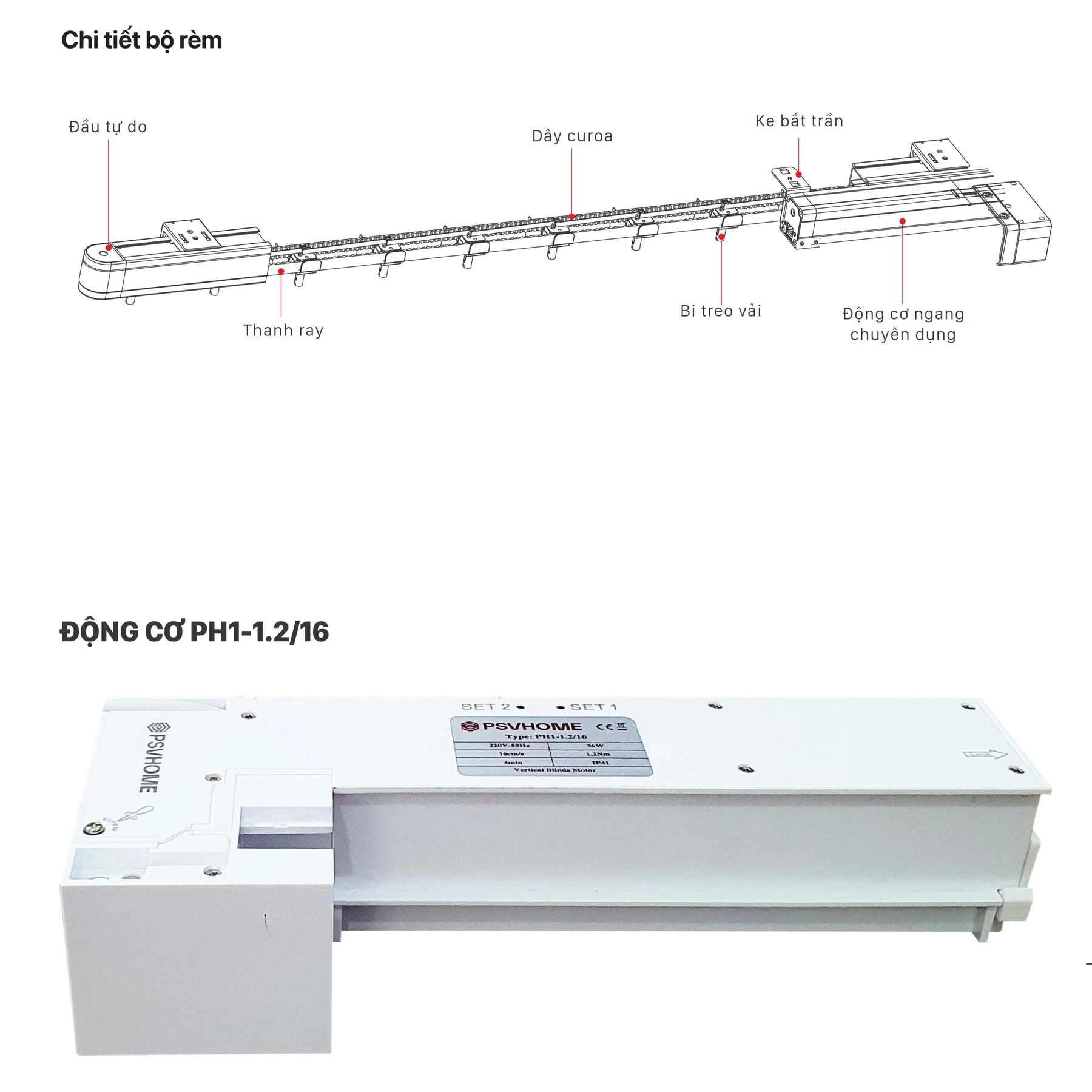

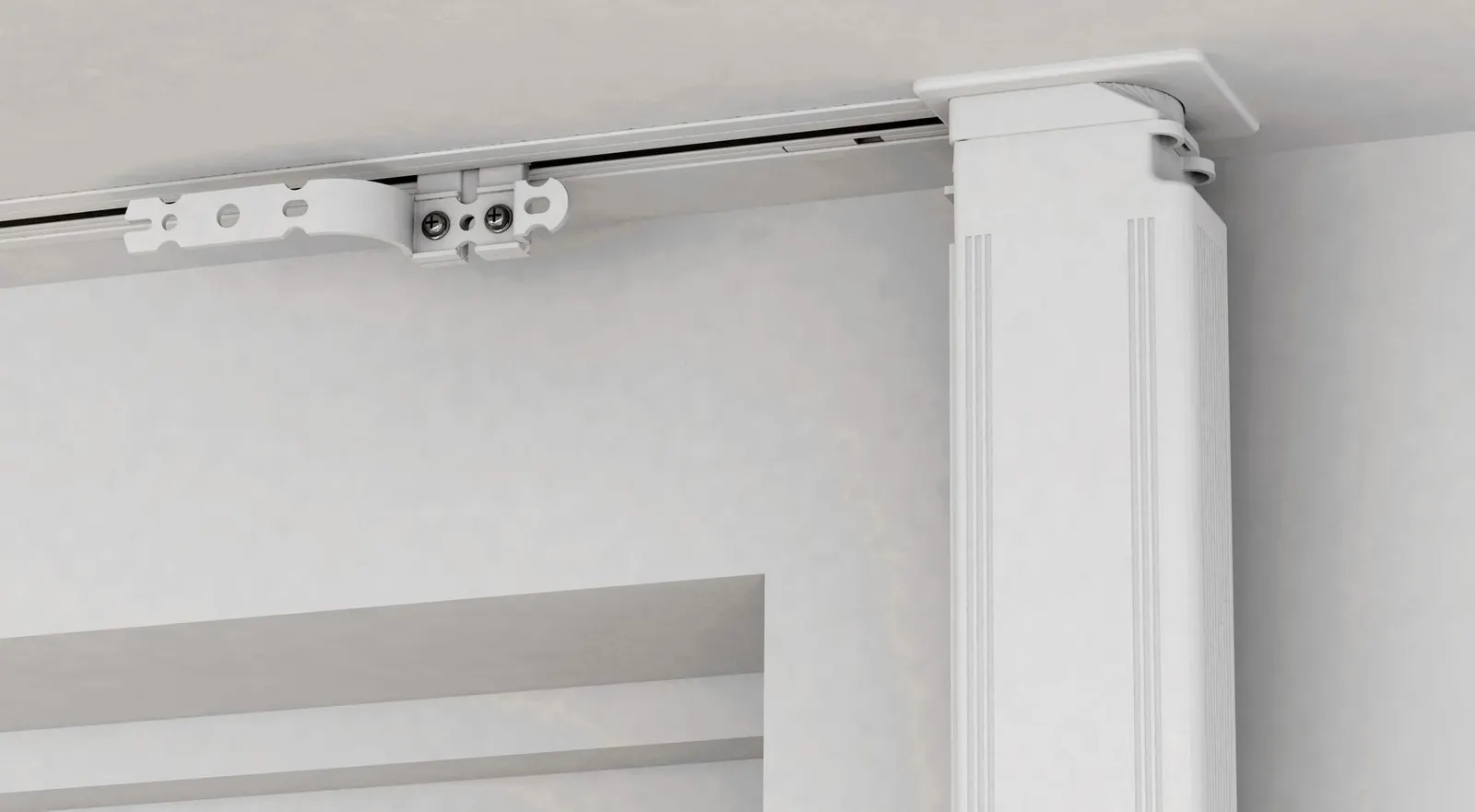

Ray rèm vải ngang (kèm động cơ PH1-1.2/16)
Hệ ray kéo ngang: động cơ chuyên dụng kéo dây curoa, vải treo trên bi trượt chạy trong thanh ray. Bản vẽ kèm ảnh động cơ PH1-1.2/16 nhãn PSVHOME. Lưu ý: tên tệp gốc ghi "sáo dọc" nhưng hình vẽ là hệ ray ngang — phân loại theo hình.
Bộ phận được chú thích trên bản vẽ
- Đầu tự do
- Dây curoa
- Ke bắt trần
- Thanh ray
- Bi treo vải
- Động cơ ngang chuyên dụng

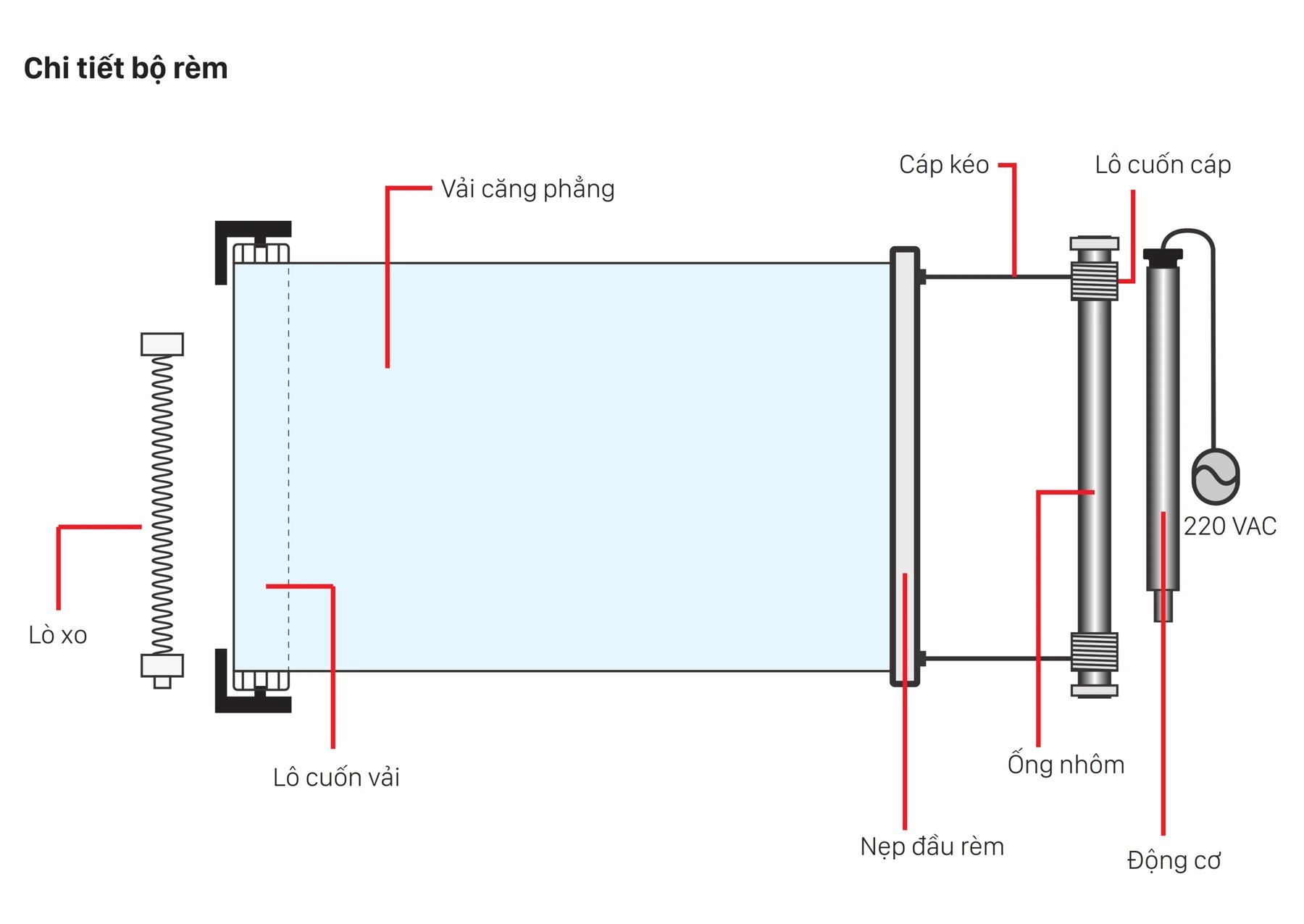

Rèm trần căng phẳng
Vải căng phẳng dưới mái kính, kéo bằng cáp qua lô cuốn cáp; lò xo giữ lực căng ở đầu đối diện.
220 VAC
Bộ phận được chú thích trên bản vẽ
- Vải căng phẳng
- Cáp kéo
- Lô cuốn cáp
- Lò xo
- Lô cuốn vải
- Nẹp đầu rèm
- Ống nhôm
- Động cơ

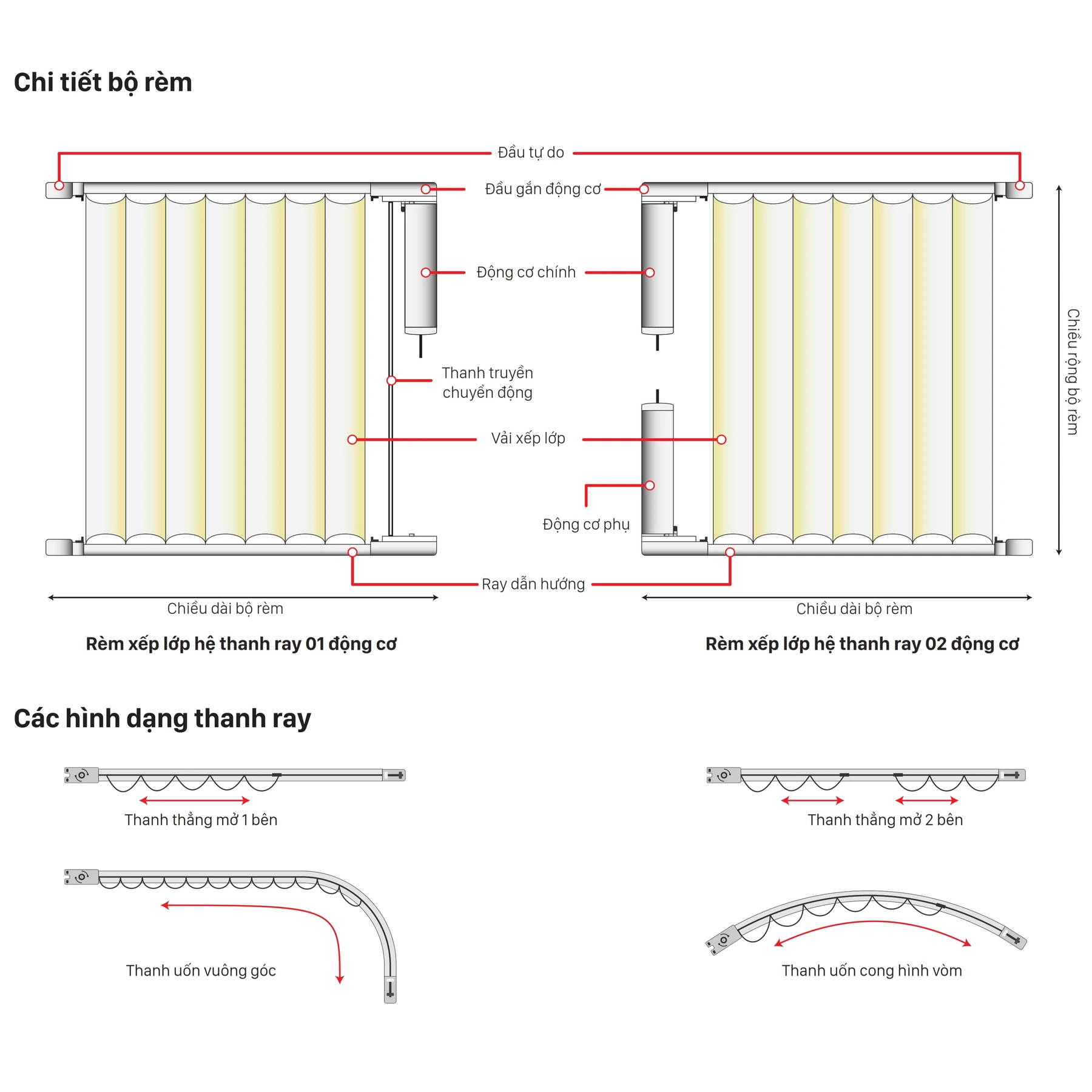

Rèm trần xếp lớp (hệ thanh ray)
Vải xếp lớp chạy trên ray dẫn hướng. Bản vẽ thể hiện hai cấu hình: hệ một động cơ và hệ hai động cơ (động cơ chính + động cơ phụ).
Bộ phận được chú thích trên bản vẽ
- Đầu tự do
- Đầu gắn động cơ
- Động cơ chính
- Động cơ phụ
- Thanh truyền chuyển động
- Vải xếp lớp
- Ray dẫn hướng
Cấu hình thể hiện trên bản vẽ
- Rèm xếp lớp hệ thanh ray 01 động cơ
- Rèm xếp lớp hệ thanh ray 02 động cơ
Hình dạng thanh ray
- Thanh thẳng mở 1 bên
- Thanh thẳng mở 2 bên
- Thanh uốn vuông góc
- Thanh uốn cong hình vòm

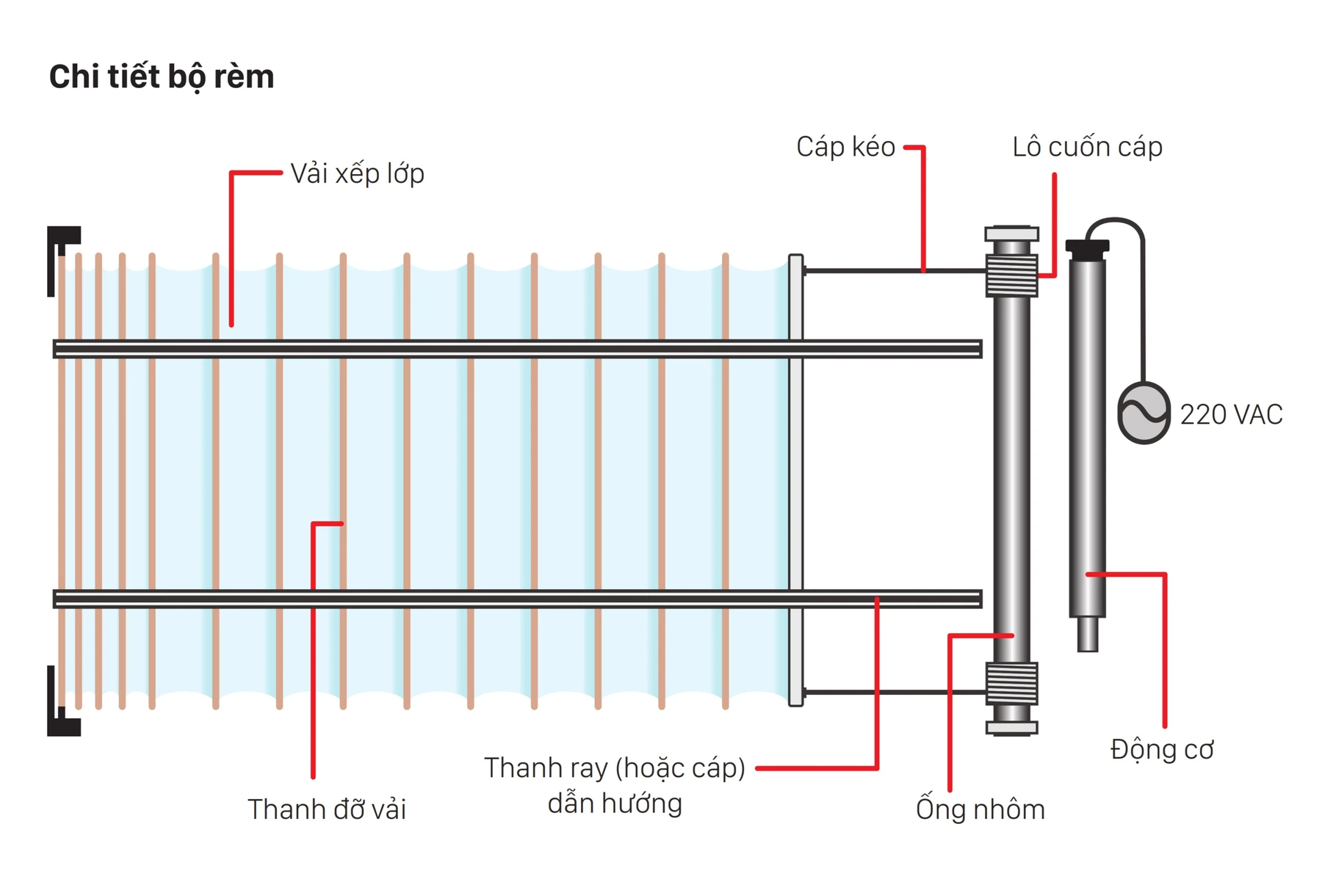

Rèm trần xếp lớp cuốn cáp
Biến thể dùng cáp kéo thay thanh truyền: vải xếp lớp treo trên thanh đỡ, dẫn hướng bằng thanh ray hoặc cáp.
220 VAC
Bộ phận được chú thích trên bản vẽ
- Vải xếp lớp
- Cáp kéo
- Lô cuốn cáp
- Thanh đỡ vải
- Thanh ray (hoặc cáp) dẫn hướng
- Ống nhôm
- Động cơ

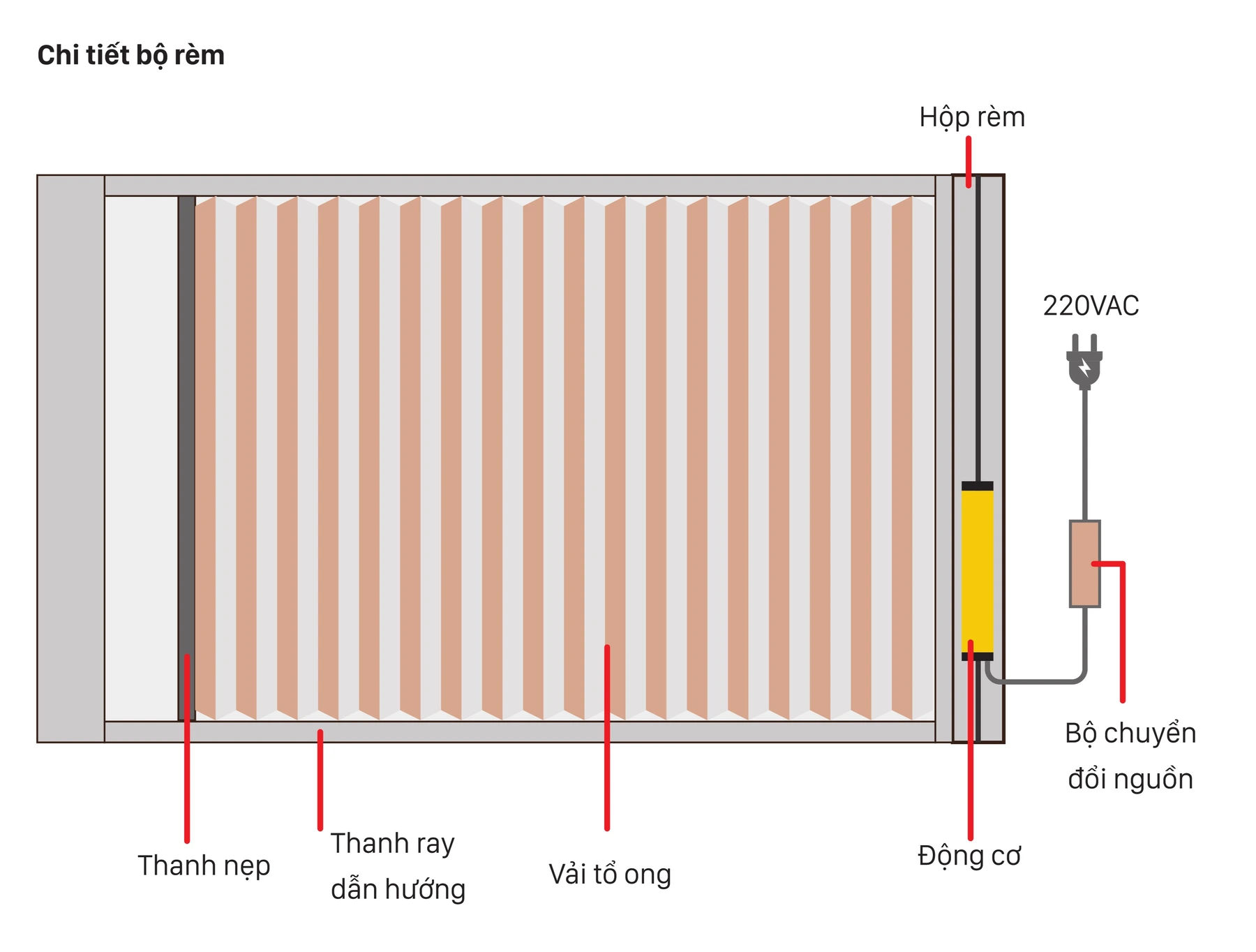

Rèm tổ ong ngang
Vải tổ ong chạy ngang trong thanh ray dẫn hướng, thu vào hộp rèm; dùng bộ chuyển đổi nguồn riêng.
220VAC
Bộ phận được chú thích trên bản vẽ
- Hộp rèm
- Thanh nẹp
- Thanh ray dẫn hướng
- Vải tổ ong
- Động cơ
- Bộ chuyển đổi nguồn
Cần đối chiếu lực kéo và tải trọng để chọn động cơ? Xem bảng tra cứu thông số 29 dòng động cơ.
Hỏi đáp kỹ thuật
Câu hỏi đại lý hay gặp khi bóc khối lượng
Động cơ rèm cuốn nằm ở đâu trong bộ rèm?
Theo sơ đồ cấu tạo rèm cuốn, động cơ nằm bên trong ống nhôm và được giữ bằng ke bắt động cơ ở một đầu; đầu còn lại là đầu tự do, không có động cơ. Vải cuốn quanh ống nhôm, mép dưới gắn thanh đáy. Nguồn cấp 220V AC.
Rèm cầu vồng tự động làm được tối đa bao nhiêu m²?
Bảng tiêu chuẩn kỹ thuật trên bản vẽ rèm cầu vồng ghi: hệ CÓ máng đạt tối đa 8 m² (rộng dưới 2,5 m, cao dưới 4 m); hệ KHÔNG máng đạt tối đa 12 m² (rộng dưới 2,5 m, cao dưới 6 m). Cả hai trường hợp cần hộc rèm tối thiểu 14 cm.
Rèm trần xếp lớp khổ lớn dùng mấy động cơ?
Bản vẽ thể hiện hai cấu hình: hệ thanh ray 01 động cơ, và hệ thanh ray 02 động cơ gồm một động cơ chính cùng một động cơ phụ. Vải xếp lớp chạy trên ray dẫn hướng, truyền lực qua thanh truyền chuyển động.
Ray rèm trần có uốn cong được không?
Có. Bản vẽ rèm trần xếp lớp liệt kê bốn hình dạng thanh ray: thanh thẳng mở 1 bên, thanh thẳng mở 2 bên, thanh uốn vuông góc, và thanh uốn cong hình vòm.
Rèm vải kéo ngang tự động hoạt động thế nào?
Theo bản vẽ chi tiết bộ rèm, động cơ ngang chuyên dụng kéo dây curoa chạy dọc thanh ray; vải treo trên các bi trượt bám theo dây curoa. Thanh ray bắt lên trần bằng ke bắt trần, đầu đối diện là đầu tự do.
Rèm tổ ong ngang dùng nguồn điện gì?
Bản vẽ rèm tổ ong ngang ghi nguồn 220VAC đi qua bộ chuyển đổi nguồn riêng trước khi vào động cơ. Vải tổ ong chạy trong thanh ray dẫn hướng và thu vào hộp rèm.
